內部快速卷門，特別為室內環境設計，門簾采用豎條透明視窗配彩色警示條，安全可靠，門框內特殊裝置抗風壓。專門為空間狹小的物流通道設計，內置型馬達不占用安裝空間，滿足特殊場地需要。廣泛應用于工廠、商貿、百貨公司、倉儲、物流領域。

動力性能：德國SEW剎車制動馬達，功率0.75-1.5KW,電源220V/380V，制動電壓220V。
控制系統：進口微電腦變頻控制電箱（三菱cpu）。
控制電壓：安全低壓 24VDC。

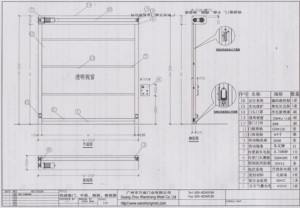

1、內置型快速卷門結構配圖

2、快速卷門電機與電控箱接線說明

將電機馬達電源線連接到電控箱接線端子，對照接線碼進行連接固定（V1、U1、W1、12、0）

3、編碼器與電控箱接線說明

編碼器定位器正面圖

將編碼定位器連接線水晶頭插入電箱變頻器頂部預留端口

內置型快速卷門門頭內部固定編碼定位器（在門體另一側安裝）

注意：編碼定位器正面小圈對準磁頭螺絲固定，磁頭螺絲與編碼器中間空隙2毫米左右
內置快速卷門產品
